雅迅達智能煤礦安防係統工作原理分析：

  大屏幕顯示係統需要提供各種信息，及時將重要信息傳達到相關平台。因此大屏幕係統（液晶拚接單元和圖像拚接處理器兩部分）應能滿足較長時間不間斷運行的需求。係統的運行必須穩定可靠
，平均無故障工作時間長。雅迅達公司的AK8YX-F係列液晶拚接單元。該產品是根據智能煤礦安防係統需求用戶專門設計的。AK8YX-F係列液晶拚接單元采用原裝三星DID液晶麵板
、高清晰度數碼顯示技術、窄邊拚接技術
、多屏圖像處理技術、信號切換技術等的應用綜合為一體
，形成一個擁有高清晰度、高穩定性
、高智能化控製
、操作方便。整個拚接大屏幕性能穩定，運行可靠
，滿足控製
、監控

、調度等行業連續生產的要求
，係統能全年1周7天，1天24小時不間斷開機；即一般所說的365x7x24模式。

優秀的產品，也應該有個合理的價格，使其客戶能真正體驗性價比。合he理li的de性xing價jia比bi是shi該gai產chan品pin在zai設she計ji中zhong考kao慮lv的de另ling一yi重zhong要yao內nei容rong。因yin此ci，所suo選xuan用yong的de設she備bei在zai兼jian顧gu良liang好hao性xing能neng的de基ji礎chu上shang也ye要yao考kao慮lv經jing濟ji性xing，除chu考kao慮lv係xi統tong總zong體ti造zao價jia外wai
，還hai應ying當dang考kao慮lv係xi統tong長chang期qi運yun行xing成cheng本ben。目mu前qian市shi麵mian上shang也ye有you等deng離li子zi（PDP）的拚接大屏幕，但其價格較高，42寸單屏的價格高達十多萬
，並且由於存在等離子灼傷問題，也不適宜在一些顯示靜態圖像（安防

、道路交通、港口碼頭等）的場合使用，總體性價比低。而DLP電視牆價格比較高，每塊屏一年光燈泡的更換費用就高達幾千塊
，一個大屏幕加起少則幾萬，多則十幾萬

，幾年下來，其費用驚人。

雅迅達公司的46寸DID液晶拚接單元，以其優異的性能
，合理的價格在國內外受到了廣泛的歡迎。其高達8wanxiaoshiyishangdeshiyongshouming，zhiliangwending，weihufeiyongdi
，shimingzhidebuerxuanze。womendechanpinkeyisuizhezhenggexitongdekuorongerzengjiaxiangyingdeshebei
，buxuyaogenghuanzhenggexitong，youxiaodijiangdilexitongyunxingzhongdeweihufeiyong。nengmanzurenheshipin、VGA、DVI、HDMI
、YPbPr等信號顯示。

過硬的技術保障
，才是客戶真正需求的產品。所以雅迅達公司的46寸DID液晶拚接單元的係統結構采用先進的、開放的體係結構
，整個係統能體現當今音、視頻多媒體技術的發展水平，具有前瞻性和完整性。在平板顯示領域，雅迅達公司的46寸DID液晶拚接單元具有絕對的優勢。並從以往的小尺寸向大尺寸發展
，全麵領先其它平麵顯示技術。雅迅達公司所推出的AK8YX-F係列液晶拚接單元是當今世界上最新技術的液晶顯示屏，是工業用的專業液晶屏。 所顯示的高速動態畫麵流暢
、自然。這些優點賦予了雅迅達液晶顯示屏在大屏幕顯示領域無可比擬的優越性。

圖像顯示是液晶大屏存在的最基本的元素。由於要顯示多種信息信號，因此在整個大屏設計時充分考慮操作的靈活性，通過控製軟件使得信息可以根據需要靈活切換、靈活地以任意大小在任意位置顯示。能滿足任何視頻、VGA、DVI、HDMI、YPbPr等信號顯示。既可以根據預先設定的規則自動設置，也可以在某些情況下手動操作顯示特定的信息。

雅迅達（山西某煤礦安防監控係統）方案
係統概況



DID液晶顯示單元 子係統：	采用46寸DID液晶顯示單元
圖像拚接處理器	硬件嵌入式圖像拚接器
拚接規模：	3（行）×11（列）
整屏尺寸	單屏	1025.7(寬)×580 mm(高)×120mm(厚)
	全屏	1382.7mm(寬)×1740mm(高)×120mm(厚)

性能指標

工作溫度：0℃-65℃

工作濕度：相對濕度小於95%

功    耗：≤300W
，視屏的型號和大小而定

電源電壓：100V AC-240V AC

複合視頻製式：PAL、NTSC、

複合視頻峰值：1Vp-p

控製方式：RS-232（RJ45）

VGA輸入：VGA.UXGA.WUXGA

屏分辨率支持：WUXGA（1920*1200）以下兼容，10bit

電源：支持55寸以下LCD屏,通過選配電源模塊可以支持55”以上LCD屏

產品防護功能



散熱處理，AK8YX-F係列產品采用內循環散熱裝置
，外麵加溫控散熱風扇處理，當機內部溫度達到55度或高於55度時散熱風扇起動，麵板上的指示燈變紅色。當機器內部溫度低於45度以下時風扇停止，麵板上的指示燈是正常開機的綠色。從而起到對機器的壽命和高溫下的正常工作。

防塵處理，AK8YX-F係列產品采用內部分層全屏蔽式，外加防塵過濾網裝置，從而起到對機器內部的清潔幹淨，機內零配件的壽命的保護。



防雷參數

1 電源輸入端，當電源線L或N輸入端電壓高於500V-600V以上時
，防雷裝置起動，防雷管對地導通
，輸入的高電壓對地瞬間短路，從而保護電源輸入後麵的設備、零件的安全。使本機器能在多雷電地區和極端天氣下的正常工作

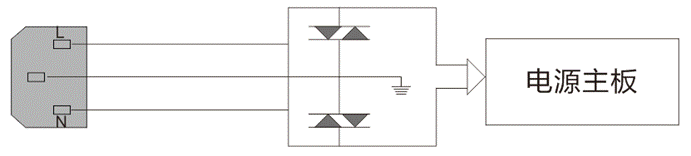

示意圖如下

2 室外信號輸入端，當外接輸入的視頻信號端BNC接口的電壓高於300-400V以上時

，防雷裝置起動，防雷管對地導通，輸入的高電壓對地瞬間短路
，從而保護信號端輸入後麵的主芯片
、零件的安全。使本機器能在多雷電地區和極端天氣下的正常工作。

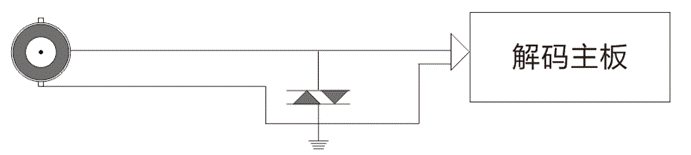

示意圖如下

產品介紹

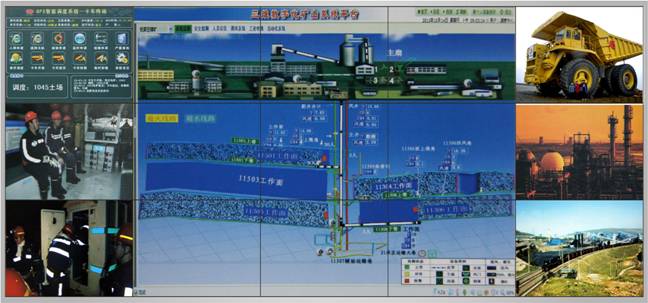

1 效果圖



2 產品主要規格

2.1產品主要功能

• 全硬件構架
  ，無CPU和操作係統
  ；
• 多總線並行處理
  ，處理功能強大
  ；
• 啟動時間小於5秒鍾
  ，啟動迅速；
• 無病毒感染風險，安全性好
  ；
• 集成多路視頻信號源種類：VGA、HDMI、Y/Pb/Pr、CVBS。
• 複合視頻可以環出。
• 內嵌3D視頻亮色分離電路單元,
• 內嵌3D逐行處理及幀頻歸一轉化電路單元,
• 內嵌3D數字信號降噪單元,
• 單元可支持驅動到1920x1080的液晶屏幕
• RS-232串口遠程控製
• 可全天24小時持續工作；
• 操作方便，配合軟件可以靈活的對係統進行操作。

2.2 隨機配件

• VGA視頻分配器（1進8出）及其電源適配器若幹。
• VGA屏蔽線若幹
• 視頻連接線若幹
• YpbPr視頻分配器若幹
• YpbPr連接線若幹
• 串口RS-232連接線若幹
• 軟件控製平台
• 使用說明書一份

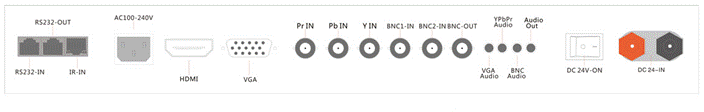

2.3接口說明



3.連接方式：

3.1.CVBS複合視頻信號連接方式：

外部複合視頻信號源（如DVD）接到“視頻分配器”的輸入端，“視頻分配器”的輸出端分別連接各個拚接器的CVBS輸入端。

3.2.VGA視頻信號連接方式

VGA視頻信號源（如PC）接到“VGA視頻分配器”的輸入端，“VGA視頻分配器”的輸出端分別連接各個拚接器的VGA輸入端。

3.3.YPbPr視頻信號連接方式

外部YPbPr視頻信號源（如DVD）接到“YPbPr視頻分配器”的輸入端
，“YPbPr視頻分配器”的輸出端分別連接各個拚接器的YPbPr輸入端。

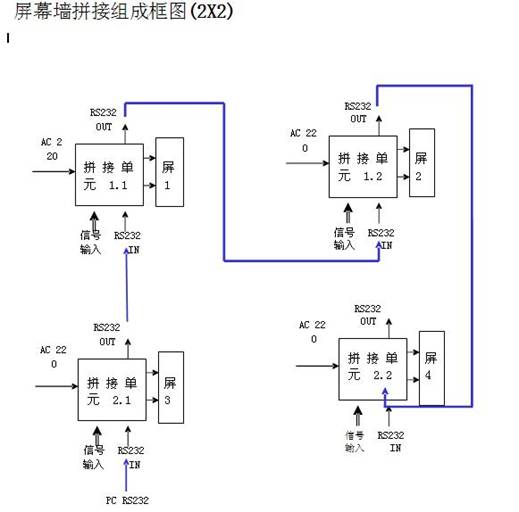

3.5.RS-232連接圖例
