雅迅達多屏拚接處理器YXD-Processor
YXD-Processor拚接屏處理器是一台純硬件架構、無操作係統的高性能視頻圖像處理工作站，適用於教育科研、政府公告、信息出版、行政管理、軍事指揮、展覽展示、安防監控、家電銷售等行業。
產品特點

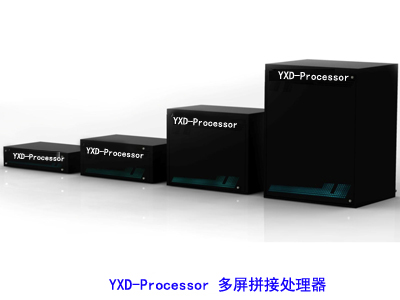

1、YXD-Processor拚接處理器旗下含380/580/780/980等多種功能型號，最多支持72塊大屏幕的拚接顯示；
2、YXD-Processor拚接處理器具有強大的信息處理能力，如高清視頻信號采集、實時高分辨率數字圖像處理、維高階數字濾波；
3、采用大容量高速FPGA陣列和CrossPoint數字多總線數據路由交換的處理機製，保證所有輸入信號源實時處理和數據一致性，圖像無延遲、無離散化、不丟幀，達到完美呈現；
4、YXD-Processor處理器支持多種信號源輸入模式，如：複合視頻（DVD或攝像頭信號）、電腦信號（VGA或DVI）、網絡信號（IP流媒體）、高清數字信號（HDMI或高分辨率DVI）等。單個輸出最高支持分辨率1920×1200@60Hz；
5、YXD-Processor多屏拚接控製器色彩采樣深度可達24bit/像素，圖像質量出色，而且具有諸多功能。如：無縫實時切換、畫麵十六分割、圖像任意疊加、大屏幕開關聯控雙DVI-I備份輸出等，因此該拚接處理器是液晶LCD、LED、DLP等中大規模監視牆上顯示多幅圖像的理想之選。

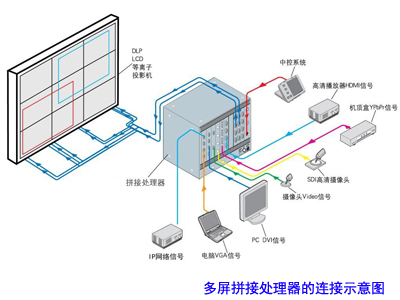

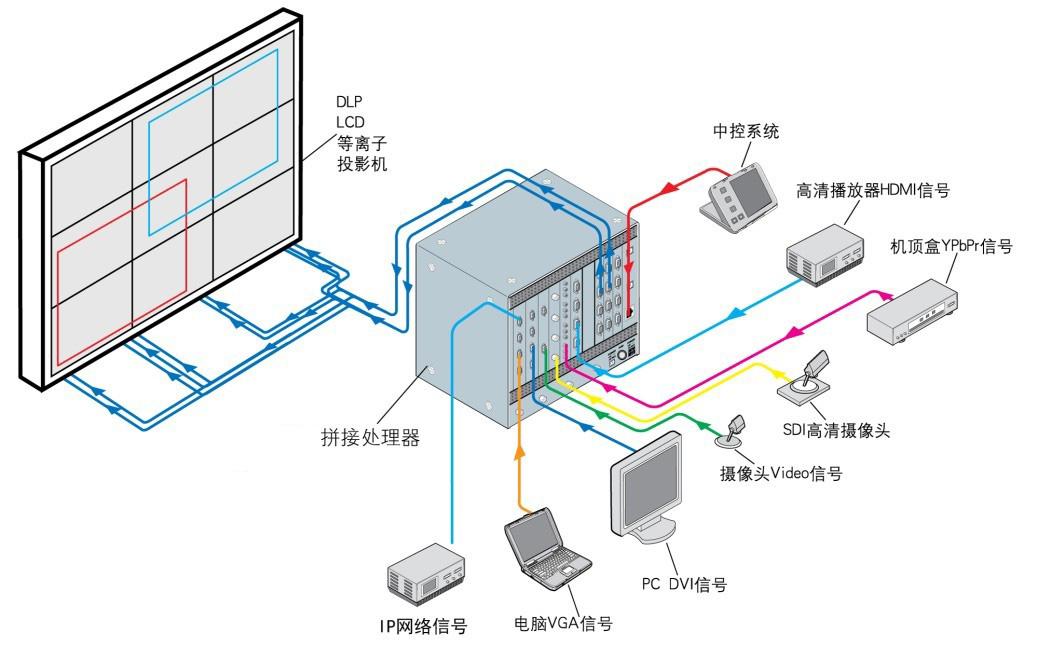

（多屏拚接處理器的連接示意圖 ）

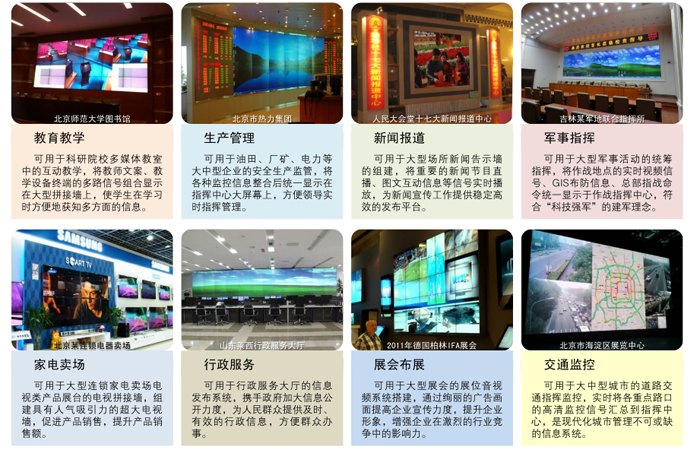

應用領域
一、多屏拚接拚接處理器輸入板卡參數
|
板卡類型 |
參數 |
指標 |
|
CVBS視頻 輸入卡 |
信號格式 |
CVBS複合視頻 |
|
物理接口 |
BNC/母接口 |
|
|
最高分辨率 |
720×576（PAL） 720×480（NTSC） |
|
|
阻抗 |
75Ω |
|
|
視頻製式 |
PAL/NTSC/SECAM |
|
|
標稱電平 |
1 Vp-p |
|
|
DVI視頻輸 入卡（普通） |
信號格式 |
DVI1.0規範中的DVI-D全數字T.M.D.S.信號 |
|
物理接口 |
24+5針/DVI-I/母接口 (僅接收DVI-D信號） |
|
|
最高分辨率 |
1920×1200（普通卡） |
|
|
阻抗 |
50Ω |
|
|
信號電平 |
T.M.D.S. 2.9V~3.3V |
|
|
DVI高分辨率 視頻輸入卡 |
信號格式 |
DVI1.0規範中的DVI-D全數字T.M.D.S.信號 |
|
物理接口 |
24+5針/DVI-I/母接口 (僅接收DVI-D信號） |
|
|
最高分辨率 |
3840×2400（高分卡） |
|
|
阻抗 |
50Ω |
|
|
信號電平 |
T.M.D.S. 2.9V~3.3V |
|
|
VGA視頻 輸入卡 |
信號格式 |
RGBHV/RGsB/RGBS |
|
物理接口 |
15針D-sub(DB15/DE-15F)/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
阻抗 |
75Ω |
|
|
RGB同步類型 |
分離同步 |
|
|
標稱電平 |
0.7 Vp-p |
|
|
HDMI視頻 輸入卡 |
信號格式 |
HDMI1.3規範中的全數字T.M.D.S.信號 |
|
物理接口 |
HDMI Type A |
|
|
最高分辨率 |
1920×1200 |
|
|
HDCP |
支持 |
|
|
最大數據速率 |
4.95Gbps |
|
|
SDI視頻輸 入卡 |
信號格式 |
SD/HD-SDI SMPTE 292M |
|
最高分辨率 |
1920×1200 |
|
|
物理接口 |
BNC/母接口 |
|
|
阻抗 |
75Ω |
|
|
YPbPr視頻 輸入卡 |
信號格式 |
高清色差分量（逐行） |
|
物理接口 |
RCA×3/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
阻抗 |
75Ω |
|
|
IP流媒體 輸入卡 |
傳輸協議 |
RTSP |
|
信號格式 |
H.264/MPEG-4 |
|
|
最高分辨率 |
1920×1080 |
|
|
物理接口 |
RJ45/母接口 |
|
|
雙絞線信 號輸入卡 |
信號格式 |
雙絞線差分信號 |
|
物理接口 |
RJ45/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
阻抗 |
100Ω |
|
板卡類型 |
參數 |
指標 |
|
DVI/VGA視 頻輸出板卡 |
信號格式 |
DVI1.0規範中的DVI-I信號 (可通過 轉接頭輸出VGA信號)
|
|
物理接口 |
24+5針/DVI-I/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
阻抗 |
50Ω |
|
|
色彩深度 |
24Bit/像素 |
|
|
信號電平 |
T.M.D.S. 2.9V~3.3V |
|
|
最大輸出距離 |
25米, 在1920×1200@60Hz （推薦 使用認證過的DVI專用線材）
|
|
|
雙絞線輸 出板卡 |
信號格式 |
雙絞線差分信號 |
|
物理接口 |
RJ45/母接口 |
|
|
最高分辨率 |
1920×1200 |
|
|
色彩深度 |
24Bit/像素 |
|
|
最大輸出距離 |
100米, 在1920×1200@60Hz （推薦 使用CAT-6 STP/UTP）
|
三、多屏拚接拚接處理器控製技術參數
|
控 製 |
串口 控製 |
控製協議 |
RS232 (波特率:9600 數據位:8位 停止位:1 無奇偶校驗位) |
|
連接器 |
9針D-sub(DE9F)插座 2=TX 3=RX 5=GND |
||
|
程序控製 |
Tricolor用於Windows環境的控製程序簡化指令集 |
||
|
IP網絡 控製 |
控製協議 |
TCP/IP |
|
|
連接器 |
RJ45接頭 10/100Base-T以太網 |
||
|
程序控製 |
Tricolor 雅迅達多屏拚接矩陣控製軟件 |
1. 在使用本機前，必須閱讀並理解所有使用指示。
2. 必須妥善保存使用說明書，以備將來不時之需要。
3. 必須嚴格遵守本機其使用說明書上的警告指示。
4. 操作時必須遵照所有使用說明。
5. 請勿使用製造商沒有推薦的附設裝置，不恰當地使用設置可能會發生意外故障。
6. 在把AC電dian源yuan線xian接jie到dao電dian源yuan插cha座zuo之zhi前qian，請qing檢jian查zha監jian視shi器qi的de電dian壓ya源yuan要yao求qiu是shi否fou合he適shi本ben地di電dian源yuan供gong應ying條tiao件jian，如ru果guo您nin不bu能neng確que定ding使shi用yong電dian源yuan的de類lei型xing，請qing與yu經jing銷xiao店dian或huo當dang地di的de電dian力li部bu門men聯lian係xi。
7. 不要用任何物品壓迫或纏繞電源線。破損的電源線會導致觸電或引起火災。
8. 請qing勿wu試shi圖tu自zi行xing維wei修xiu本ben機ji，由you於yu本ben機ji內nei有you高gao壓ya裝zhuang置zhi和he其qi他ta易yi損sun壞huai器qi件jian，會hui對dui人ren體ti或huo監jian視shi器qi本ben身shen造zao成cheng各ge種zhong危wei害hai，請qing務wu必bi讓rang專zhuan業ye維wei修xiu員yuan進jin行xing維wei修xiu。
9. 請qing勿wu觸chu摸mo使shi用yong說shuo明ming書shu中zhong沒mei有you提ti及ji的de控kong製zhi部bu件jian。對dui使shi用yong說shuo明ming中zhong沒mei有you提ti及ji的de控kong件jian部bu件jian進jin行xing不bu適shi當dang的de調tiao整zheng會hui損sun壞huai本ben機ji，也ye會hui增zeng加jia專zhuan業ye技ji術shu人ren員yuan的de維wei修xiu工gong作zuo量liang。
10. 本機需要更換配件時，請向維修人員確認使用製造商指定的或性能與原件相同的配件。配件使用不當會導致火災、觸電、監視器損壞等危險。
11. 若要將本機掛裝在牆上或吊在天花板上時，請按照製造商推薦的方法進行安裝。
12. 清潔本機前，先拔掉電源。請使用略濕的抹布清潔本機。清潔時請勿使用液體清潔劑或噴霧清潔劑。
13. 長時間不使用本機時，請拔出交流電源插頭。
安裝時注意物理規格，安裝環境
|

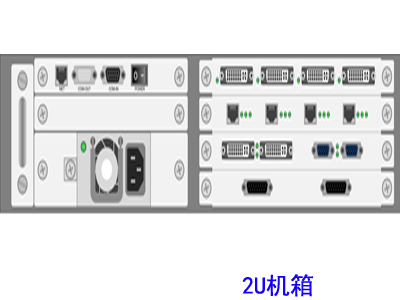

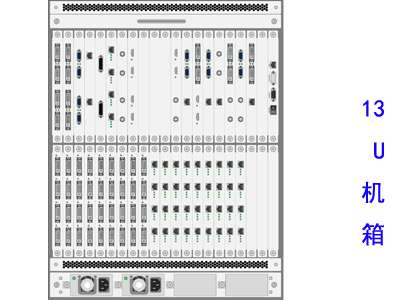

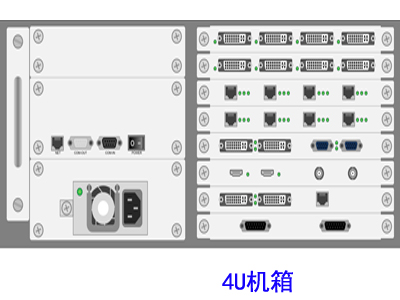

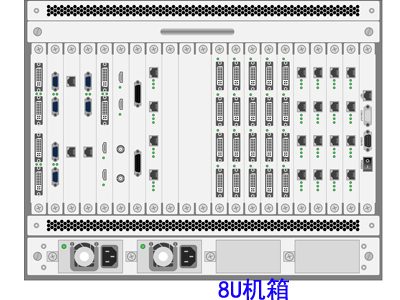

機箱型號 |
2U |
4U |
8U |
13U |
|
|
物理規格 |
寬/W |
19英寸/483mm |
19英寸/483mm |
19英寸/483mm |
19英寸/483mm |
|
高/H |
2RU/89mm |
4RU/178mm |
8RU356mm |
13RU/578mm |
|
|
深/D |
11.8/12.4英寸 |
11.8/12.4英寸 300/316mm （不含/含固定件） |
11.8/12.4英寸 |
11.8/12.4英寸 |
|
|
使用環境 |
工作 溫度 |
0°C~40°C |
|||
|
相對 濕度 |
10%~90% |
||||
|
電源 規格 |
110~250 V/AC 50~60Hz |
1 塊 |
1 塊 |
2 塊 |
2 塊 |
|
降 溫 |
配有風冷組件 |
||||
|
機架安裝 |
配有安裝配件 |
||||
|
防震等級 |
ISTA 1A 紙箱 |
||||
|
平均故障間隔 時間(MTBF) |
30000小時 |
||||
