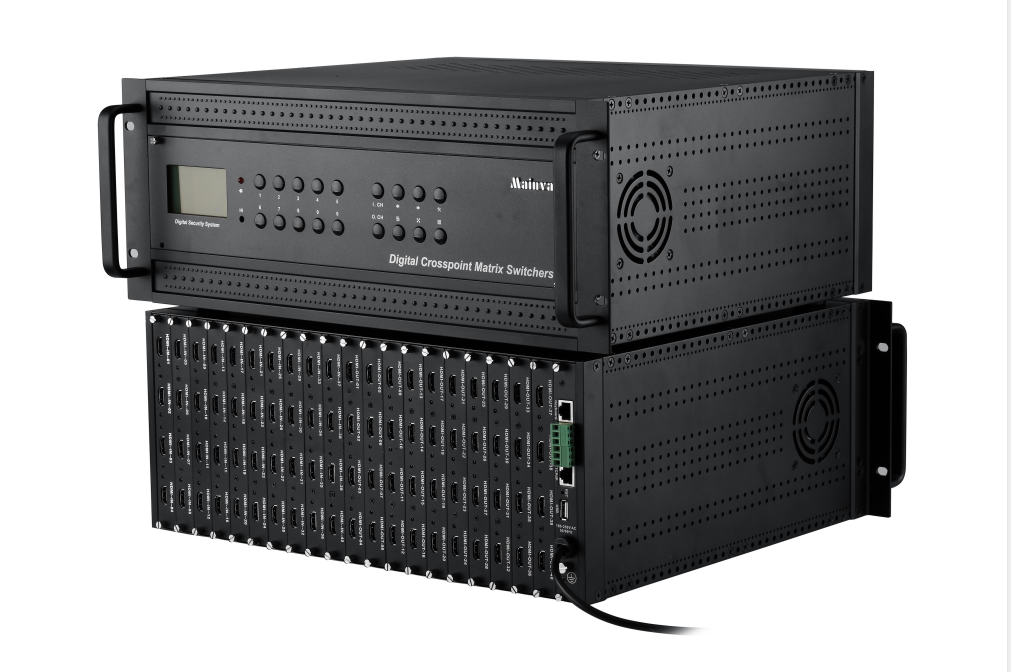

混合矩陣采用卡籠式機箱設計，可支持最大8路不同信號源輸入與8路的輸出，信號接口自由組合，而拚接處理器可將多個顯示單元（顯示器
，電視機）拚接成為一個虛擬邏輯單元。

混合矩陣采用卡籠式機箱設計，可支持最大8路不同信號源輸入與8路的輸出，信號接口自由組合，而拚接處理器可將多個顯示單元（顯示器
，電視機）拚接成為一個虛擬邏輯單元，典型應用：可將第一路（或第二路）的HDMI信號顯示到4個顯示設備上，使4個顯示器顯示一個整體的畫麵（每個顯示器顯示原圖像的四分之一)

1

、首先按照拚接處理器接口上的指示將信號源以及顯示設備接好如下圖所示。即是接了一個信號輸入三個顯示設備。

2、之後使用拚接處理器軟件來調用信號。打開軟件填入正確的c ˆ口和波特率。

4、在軟件界麵的左側可以看見接入的信號源，也就是輸入卡信息，當接入了信號時，輸入通道顯示為黑色可以拖動。輸入卡3的DVI輸入通道9顯示為黑色。

5、在軟件界麵的鄭重可以看到一大塊灰色的方格
，就代表顯示設備。將輸入信號拖入顯示設備裏即可以在顯示設備上輸出圖像。

6
、每四個小方格代表一個顯示設備
，在其中可以隨意調整輸入信號窗口的大小、位置等。

7
、次設備還具有場景保存功能

，在軟件界麵的上方有場景區域，可以進行場景讀取
、保存和管理
，如下圖所示為場景管理。

另外還可以通過拚接處理器的de軟ruan件jian對dui混hun合he矩ju陣zhen進jin行xing控kong製zhi。如ru下xia圖tu所suo示shi在zai軟ruan件jian界jie麵mian選xuan擇ze大da屏ping命ming令ling
，進jin入ru矩ju陣zhen控kong製zhi，使shi用yong矩ju陣zhen的de協xie議yi代dai碼ma就jiu可ke以yi發fa碼ma對dui矩ju陣zhen進jin行xing控kong製zhi了le。
